ガス圧連動型防火ダンパー　PFD(角型)　フランジ型　自動復帰　子機1ヶ　H700　亜鉛鋼板製

ガス圧連動型防火ダンパー　PFD(角型)　フランジ型　自動復帰　子機1ヶ　H700　亜鉛鋼板製

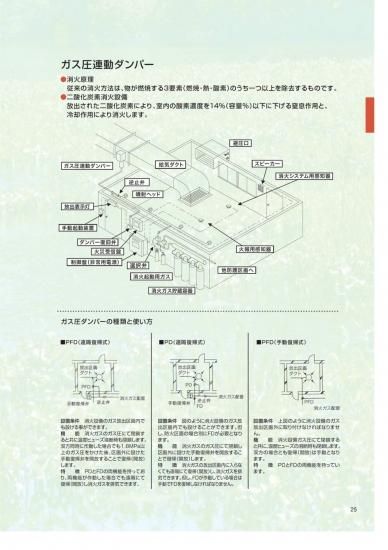

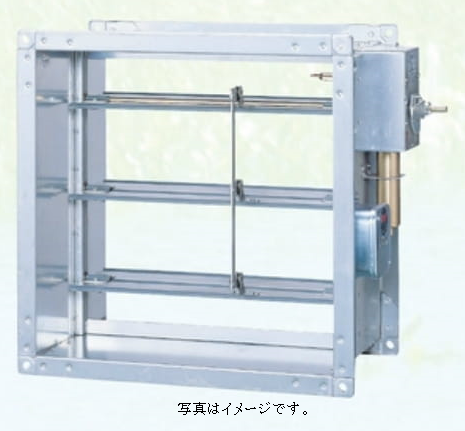

PFD ガス圧連動型防火ダンパー
●温度ヒューズ（72℃）または消化ガスの導入（非常時加圧）により瞬時に閉鎖し、延焼を防止するダンパーです。
●消化ガス導入による作動の場合、消化ガスの排出により自動復帰式します。（スプリングリターンシリンダー）

■使用条件
静圧／800㎩以下
最大通過風速／15m/sec

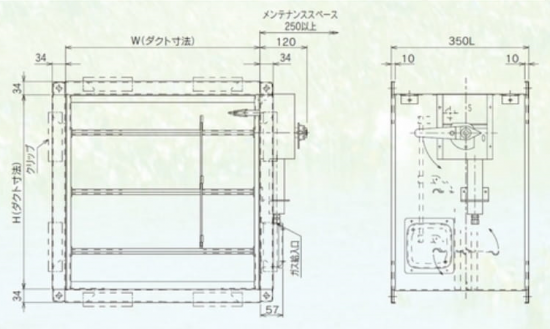

■製作仕様
標準L寸法／350
最小製作寸法／W200×H150
外板・羽根／亜鉛鋼板
シャフト／亜鉛メッキ棒鋼Φ12.7
軸受メタル／含油メタル
検査口／鋼板　亜鉛メッキ
駆動装置／鋼板
子機／鉄製
■駆動装置仕様
型式／KDGF-2
作動方法／温度ヒューズ・ガス加圧
作動圧力／0.9～5.2MPa
復帰方法／シリンダー（スプリングリターン）
使用ガス／CO₂ガス・N₂ガス
接続配管／銅管　外形Φ6、内径Φ4
許容温度／－10～50℃（結露、氷結なきとき）
■温度ヒューズの交換方法
①手動レバーを引いてダンパーを閉鎖状態にします。
②ターミナル端子側のカバーを外します。
③ヒューズに加工している磨り割を（－）ドライバーで回し、ヒューズホルダーを外します。
④温度ヒューズを交換し、逆の要領でホルダーにセットします。
⑤温度ヒューズ作動用アームをヒューズのロッドに掛けます。
⑥カバーを取付けて完了です。
■注意事項
※温度ヒューズは一般空調用72℃が標準です。

納期：2週間程度
